Как подсоединить контроллер с пультом дистанционного управления. Схема подключения и ремонт люстры с пультом управления. Влияние помех и посторонних сигналов

Для начала предыстория и короткий обзор.
Как - то прогуливаясь с киндерами по ТЦ Эпицентр нам понравился светильник SATURN A03 50W

Мы даже сняли про него небольшое видео.

Напряжение: AC170-265 V. Мощность: 50 W. Световой поток изменяемый 3800-4500 lm. Цвет свечения: Градация цвета от холодного до теплого. Угол рассеивания света: 120 °. Степень защиты: IP44. Рабочая температура: - 20+ 50 °C. Габаритные размеры: 555 x h95 мм. Срок службы: 50 000 часов. Пульт управления: В комплекте. Индекс цветопередачи: > 80 Ra. Коэффициент пульсации: 0,2%.

Выглядит сие чудо вот так:

а еще к нему идет вот такой вот пульт ДУ.

Всё с ним хорошо. Легкий, яркий, экономный, функция ночника позволяет любоваться вкраплениями в плафон, которые очень похожи на искрящийся на свету зимний снег. Работая в приглушенном режиме с добавлением желтых светодиодов создается атмосфера теплоты и уюта. Включенный на всю мощь в белом свете резко меняется атмосфера на торжество и праздник.

Управляется данный девайс с пульта, который позволяет менять интенсивность освещения, цветовую гамму путем добавления интенсивности белым или желтым светодиодам. Есть возможность включения и выключения с пульта, управления другими устройствами этого производителя с одного пульта при помощи разных частотных каналов (кнопки ch1 ch2), а так же быстрый переход в ночной режим.

Но вот незадача, по моему жизненному опыту, всё, что включается в розетку имеет возможность глючить. Так и в нашем случае настройки пультика, то ли от шаловливых ручек детишек, то ли по какой - то иной причине слетели и светильник перестал реагировать на пульт ДУ.

Конечно сразу пришла в голову мысль, что надо где - то там в каком - то из подвалов найти упаковку, в ней инструкция от девайса, почитать информацию по настройке, но это ж так долго... полез в интернет в поисках инструкции, но увы. Во всемирной паутине была только информация, что сделан сей девайс в Днепропетровске, а инструкция к нему имеется в комплекте. На радость, на сайте производителя http://estares.com.ua/ нашлись телефоны для связи и не смотря на субботу кто-то с приятным голосом на другом конце провода мне пояснил, что инструкции я в интернете не найду, но для настройки нужно сделать следующее:

1. Выключить питание светильника на выключателе.
2. Зажать кнопку СН1 на пульте ДУ и держать.
3. Включить выключатель светильника и дождаться пока панель включится, выключится, а затем снова включится, всё время удерживая кнопку СН1.

После этого можно снова радоваться жизни.

А вот и совет из комментариев тем, у кого двухконтурное подключение.

"У кого люстра с 2 контурами и пульт с кнопками СН1 и СН2 , надо настраивать контуры раздельно, отсоединяя питание. У меня настроили пульт на 2 контура с кнопки СН1, СН2 вообще не работала. Пришлось отвязывать пульт: в течение трех секунд после включения светильника нажимаем wi-fi (блютус) и зажимаем кнопку On на 5 секунд. Люстра гаснет, через 1 -2 сек включается. Пульт отвязан. Потом уже настраивал контуры раздельно."

Доброму человеку из Днепропетровска моя благодарность и извинения за беспокойство в выходной день.

А если сели батарейки и нечем их заменить, то быстренько включаем и выключаем выключатель светильника и режимы будут меняться белый, желтый, самый яркий, ночной.

Надеюсь информация кому-то будет полезной.

20.10.2018

Правильная установка потолочного светильника. Люстры с пультом управления пользуются большой популярностью, почти в каждой квартире или доме есть люстра – светильник потолочный. Обычно, светильник располагают в центре потолка, чтобы помещение равномерно освещалось. Подвешиваются на крюк или при помощи дюбелей жестким способом крепятся на потолок. Существует два метода установки светильника и люстры на пульте управления:

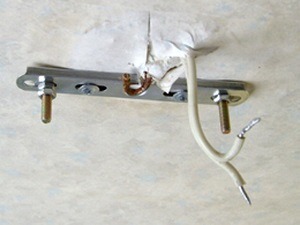

• На потолок устанавливается планка, входящая в комплектацию люстры. Планка должна крепиться двумя декоративными болтами. После этого к потолку подводят питающие провода, крепят люстру, болты хорошо затягивают.

Во многих старых квартирах в потолке есть очень большое отверстие для крепления крюка. Чтобы это отверстие спрятать, нужно сместить на планку таким образом, чтобы отверстие было закрыто люстрой. Так можно закрепить недорогие, но очень распространенные. Хорошо, если Вам будет кто-нибудь помогать.

• Объемные и тяжелые люстры, в которые обычно вставляется трансформатор, устанавливаются иначе. Эти люстры обычно имеют две составляющие – тяжелое основание, на котором располагаются регулирующая аппаратура и понижающий трансформатор, и внешняя панель, на которой установлены декоративные электрические патроны.

Крепление

В первую очередь основание крепится к потолку тремя – четырьмя дюбелями. Подключаются питающие провода к первичной обмотке трансформатора контактами клеммника. Их легко определить, потому что они тоньше, чем провода вторичной обмотки. Обязательно нужно подключить к люстре заземляющий провод. После этого внешняя панель специальными декоративными болтами крепится к основанию.

Перед тем, как устанавливать потолочные светильники своими руками, не забудьте снять с них легкобьющиеся и хрупкие элементы, чтобы случайно ничего не сломать. Когда люстра подключена, нужно проверить ее рабочее состояние во всех режимах. В самом конце установки люстры своими руками можно вернуть все детали на место.

Люстра на пульте, которую вешают на крюк, подключается очень легко. Ее нужно повесить на крюк, присоединить питающие провода, декоративным колпачком замаскировать соединение проводов и крюк, колпачок тщательно закрепить. Так же проверить работоспособность светильника и установить легко бьющиеся детали. как подключить люстру с пультом на потолке.

Установка потолочной люстры

В старых квартирах потолочные люстры с пультом или без подключаются очень легко, в сравнении с новостройками. Обычно посредине потолка есть отверстие для крюка и около него – провода. На стене расположен двухклавишный выключатель, к которому подключено такое же количество проводов, чаще три. Если выключатель люстры одноклавишный, значит, третий провод отведен в сторону и изолирован, а у люстры будет только один режим освещения. Обычно такой способ подключения люстры на потолке бывает в квартирах старого образца во всех помещениях, кроме гостиной.

Многие люстры советского времени работали с тремя режимами освещения. Такие светильники состоят из двух электрических проводов, в каждом находится группа светильников, подключенных параллельно друг с другом. Один провод, выходящий из люстры общий для остальных. Если появляется напряжение между общим и любым другим, работают обе группы.

Подключение проводов к люстре

При одной фазе напряжение должно появиться между рабочим нулем и фазой. Правильное соединение проводов к люстре - общий провод светильника присоединен к рабочему нулю, а фаза подается на два провода через двойной выключатель. Неправильное соединение - общий провод присоединен к фазе, а рабочий ноль подается на два оставшихся провода через выключатель, люстра будет работать. В этом случае человека, при замене лампы, может ударить током, даже при выключенном выключателе.

Важно найти общий провод из проводов, торчащих из потолка. Можно развести провода в разные стороны, включить обе клавиши выключателя. Индикаторной отверткой дотронуться до каждого провода, тот провод, на котором не сработает индикаторный огонек и будет общим. После этого выключить клавиши выключателя и снова проверить напряжение. При правильном соединении индикаторный огонек на отвертке не сработает ни на одном проводе.

Если индикатор срабатывает при включенном и выключенном выключателе, это может говорить о неправильном соединении проводов. Тогда нужно все проверить надежными способами. Лучше взять специальные измерительные приборы, например мультиметр. Прибор установить в положение измерения напряжения, клавиши выключателя включить. Дотронуться мультиметром поочередно до каждого провода. Два провода отогнуть в разные стороны, одну клавишу выключателя включить, другую – выключить. Между отогнутыми проводами должно исчезнуть.

Теперь щупами мультиметра коснуться третьего провода и поочередно до двух отогнутых, общим будет тот провод, где возникает напряжение. Этот провод нужно пометить. Чтобы отыскать общий провод на люстр с пультом, нужно измерять сопротивление между тремя проводами на люстре. Когда найдете два провода с большим сопротивлением, третий и будет общим.

Теперь правильно подключайте люстру с пультом своими руками. Не забудьте полностью обесточить квартиру. Клеммным соединителем провода, торчащие из потолка присоединить к проводам люстры. При наличии у люстры четвертого – заземляющего – провода (желто-зеленый), его необходимо просто изолировать. При правильном подключении люстра работающая на пульте, после выключения, работает.

В новых квартирах из потолка наблюдается четыре провода, четвертый – заземляющий. Его нужно присоединить к люстре, к такому же проводу. Если из потолка видно четыре провода одинакового цвета, придется найти и заземляющий провод.

Необходимо отключить вводный автомат. Кусок провода без изоляции присоединить к щупу прибора, другой зачищенный конец провода намотать на вентиль неокрашенной батареи. Мультиметр установить в режим измерения сопротивления и поочередно касаться четырех проводах. Заземляющий будет провод, где прибор покажет сопротивление.

Последними новинками в области осветительных приборов стали люстры с пультом дистанционного управления, сейчас мы вам расскажем как ее можно подключить самому. Такие люстры с пультом имеют несколько светодиодных светильников и контроллер. Новые люстры на пульте могут использоваться не только в качестве осветительных приборов, но и как таймер или цветомузыка. Для управления к светильникам прилагается пульт, некоторые имеют два – дистанционный и стационарный, который осуществляет поиск, в случае потери дистанционного пульта люстры. Базовый пульт устанавливается на стене, как выключатель. Благодаря звуковому зуммеру, потерянный пульт легко отыскать.

В старых квартирах люстры с одним пультом управления легко подключаются причем самостоятельно. Нет необходимости подключать заземление, его достаточно хорошо изолировать. В новых квартирах требуется подключение и заземления. Если настенный выключатель постоянно оставлять включенным, то его можно не убирать. Если он не нужен, то нужно соединить два провода на месте выключателя.

При установке люстры своими руками со стационарным на дистанционном пульте, нужно отключить питание, снять выключатель, провода развести в стороны. На потолке соединить общий с одним из двух проводов и включить питание. Между концами присоединенных проводов должно быть напряжение. Эти провода нужно присоединить к клеммам N и L на стационарном пульте, а оставшийся провод к клемме «выход». Потолочные провода с люстрой соединяются следующим образом: к сдвоенному – один, к одиночному – второй, заземляющие провода, если есть, соединяются между собой.

Люстры с пультом управления имеют электронный контроллер, помогающий производить перебор режимов работы люстры. Контроллеры продаются с дистанционными пультами, можно купить и без люстры.

Подключение люстры работающей на пульте можно осуществить через контроллер, что позволить увеличить количество режимов. Если люстра небольшая, контроллер можно установить в отверстие на потолке.

Теперь Вы легко подключите любой потолочный светильник . Главное, не забывайте отключать электроэнергию при работе для собственной безопасности.

Люстры, управляемые с помощью пульта дистанционного управления, пока еще только входят на российский рынок, однако уже заслужили большую популярность среди потребителей. Ведь даже простая и недорогая китайская люстра с такой функцией очень удобна в повседневном использовании. При этом, несмотря на кажущуюся сложность, вполне возможен ремонт люстры с пультом управления своими руками – это сэкономит немало денег, потому что мастера такую работу оценивают в приличные деньги. А ведь ничего особо сложного в ней нет – важно просто разобраться в тонкостях, а это вполне можно сделать и через интернет.

Анатомия люстры с пультом ДУ

Начинать ремонт люстр с пультом нужно с изучения ее строения. Ведь ее начинка несколько отличается от привычного прибора электрического освещения. Как правило, все управляемые люстры имеют 3 основных блока электроники:

• светильник на светодиодах;
• светильник с галогенными элементами;
• реле с модулем приема радиосигнала, который передается с пульта.

Светодиодный светильник имеет в своей конструкции несколько светодиодов разных цветов, которые необходимы для планомерного изменения цвета подсветки. Это, по сути, чисто декоративный элемент, который, однако, зачастую ломается. Для питания светодиодов в конструкции электронной начинки имеется специальный конденсатор, который снижает напряжение в сети до необходимого диодам значения, а сами диоды подключаются последовательно, поэтому при выгорании одного тухнет вся цепь. Ремонт светодиодной люстры с пультом чаще всего сводится не к замене отдельных диодов, а к замене всего их блока – это и быстрее, и надежнее.

Галогенные лампы получают свою энергию от специальных трансформаторов, импульсно преобразующих подаваемое напряжение. Если причина поломки именно в галогенных лампах, то нужно проверить каждую из них с помощью мультиметра. Если с ними все в порядке, то имеет смысл проверить трансформаторы – их в такой люстре несколько штук, поэтому придется повозиться.

Реле радиоуправления имеет в зависимости от конкретной модели определенное число электромагнитных реле, которые необходимы для коммутации тока разной мощности. Питание реле получает от конденсатора гасящего типа, а излишки энергии пропадают в недрах балластного конденсатора. Самым слабым местом реле радиоуправления по статистике является место его впаивания в общую плату – с течением времени и наматыванием часов работы оно может просто отвалиться.

Еще одним обязательным элементом радиоуправляемой люстры является пульт дистанционного управления. Это достаточно простой прибор, имеющий в своем арсенале минимальный набор функций и кнопок. Электронная схема пульта до безобразия проста и надежна, поэтому наиболее частой причиной выхода пульта из строя являются просто севшие батарейки.

Поиск необходимых запчастей

Если же Вы все-таки не испугались сложностей и не отказались от такой «безумной» идеи, как ремонт люстры с пультом управления своими руками, то нужно найти все необходимые элементы.

Если же цены не самые доступные или же нет необходимых элементов, то следует обратиться за помощью к интернету – во многих онлайн-магазинах, особенно тех, что организуют поставку товаров из Китая, можно найти большое разнообразие радио- и электродеталей. Ждать в этом случае, возможно, придется долго, однако такой способ поиска товаров на сегодняшний день один из самых удобных. Кроме того, здесь можно присмотреть себе новую люстру с дистанционным управлением на тот случай, если попытки реабилитировать погасшую люстру не увенчаются успехом.

Содержание:

Сравнительно недавно в продаже появились люстры с дистанционным управлением, сразу же ставшие популярными среди большого числа потребителей. Но как быть тем, кто недавно приобрел современный и качественный светильник, работающий от обычного выключателя? Многие хозяева пытаются самостоятельно решить проблему, как из обычной люстры сделать люстру с пультом. Поскольку многие модели в процессе подключения все равно требуют определенной доработки, стоит попытаться установить своими руками схему дистанционного управления данным осветительным прибором. Следует отметить, что эта задача достаточно сложная, требующая определенных знаний и практических навыков в электротехнике.

Принцип работы люстр с дистанционным управлением

Прежде чем создавать дистанционное управление, необходимо выяснить, как устроены такие люстры, и как они функционируют. Кроме того, очень часто возникает вопрос, для чего нужен пульт, если имеется выключатель?

Основной функцией дистанционного управления люстрой является переключение в ней имеющихся режимов работы с одного на другой. В каждом таком светильнике имеется 2, 3 и более световых групп, с помощью которых создаются различные световые эффекты. Здесь же установлены галогеновые лампочки, обеспечивающие основное освещение и также разбитые на группы. Обеспечение электроэнергией каждой из групп происходит через собственные блоки питания - адаптеры или электронные трансформаторы. Данное оборудование не требуется при использовании лампочек на 220В.

Для управления через пульт используется радиоканал, поэтому его вовсе необязательно направлять непосредственно на люстру. В этом заключается основное отличие от управления телевизорами. В состав радиоканала входит сам пульт дистанционного управления, выполняющий функцию передатчика, и контроллер, играющий роль приемного устройства. Все пульты отличаются различной дальностью действия, в зависимости от необходимости и конкретной обстановки. Для небольших люстр будет достаточно 10-ти метров, а у светильников из общественных мест этот параметр может достигать и 100 метров.

Пульт и приемник представляют собой единую пару, настроенную на общую частоту. В продаже они идут как один комплект. После получения сигнала, питание от приемника поступает на контроллер, отвечающий за создание световых и цветовых эффектов, благодаря определенным сигналам, поступающим к светодиодам. В люстрах используются преимущественно разноцветные светодиоды, которые в совокупности с другими элементами, позволяют добиться нужного результата. Для размещения приемника и контроллера используется общий корпус. Данная система известна как дистанционный выключатель, беспроводное управление и т.д.

Включение и переключение эффектов выполняется путем нажатия кнопок, расположенных на пульте. В случае необходимости он может выполнять функцию обычного выключателя, то есть полностью отключать свет, а затем снова включать его. Сам выключатель, подключенный к домашней электрической сети используется по своему прямому назначению. Очень часто бывает удобнее воспользоваться именно выключателем, нежели искать пульт. При подаче питания на контроллер со стационарного выключателя происходит смена световых режимов и эффектов. То есть, после каждого выключения и включения появляется новый световой режим, что является важным при утере пульта или посаженных батарейках. Таким образом, управление люстрой не прерывается.

Сборка управляемой люстры

Сборка люстры с дистанционным управлением отнимает довольно много времени. Необходимо заранее приобрести наиболее подходящий контроллер, несколько блоков питания для различных групп ламп и другие недостающие детали. При решении вопроса как сделать из обычной люстры люстру с пультом, нужно учитывать ряд факторов.

Если люстра новая и еще ни разу не использовалась, то ее нужно предварительно собрать, то есть вставить и прикрутить все элементы на свои места. После этого устанавливаются лампочки. Концы проводов нужно зачистить и выполнить прозвонку. Проводники должны разделяться на группы и подходить к соответствующим. При подключении проводов очень важно не допустить соединений, вызывающих короткое замыкание. Для того чтобы избежать этого, все проводники окрашиваются в разные цвета в соответствии с их предназначением. Например, к цоколям подключаются провода красного цвета, а к нейтрали - белого.

Надежность контакта объединенных проводников существенно повышается за счет использования наконечников. После соединения их с цоколями, далее следует подключение к выходам контроллера через небольшую колодку. Все детали, в том числе контроллер и блоки питания нужно хорошо закрепить, чтобы они не болтались внутри конструкции люстры во время монтажа. Все крепления происходят с помощью двустороннего скотча.

В светодиодную группу обычно входит от 12 до 50 последовательно соединенных светодиодов. Поэтому нужно заранее проверить подключение каждой группы. После этого необходимо подготовить к работе пульт дистанционного управления. Для этого нужно всего лишь вставить на свое место элемент питания на 12В.

Монтажные работы

Перед началом монтажа необходимо разобраться с проводами, выходящими из потолка. Обычно выходит три провода, два из которых являются фазными, а один - нулевым. Таким образом, управление люстрой может осуществляться с помощью. После решения вопроса как сделать люстру с пультом своими руками, ее необходимо закрепить.

Для крепления всей конструкции вместо традиционного крючка используется специальная крепежная планка. При наличии натяжных потолков крепление выполняется с помощью закладного бруска, закрепленного на основном потолке. Для подключения проводов используются клеммы Ваго. Проводники соединяются между собой соответствующими цветами. Если цвета не совпадают, принадлежность проводов определяется индикаторной отверткой или мультиметром.

Ремонт и схема контроллера для светодиодной люстры

В данной статье я подробно и всесторонне рассмотрю процесс ремонта контроллера светодиодной люстры. Приведу и подробно опишу работу схемы контроллера, рассмотрю всевозможные неисправности и способы их устранения. И напоследок – пример реального ремонта, сделанного моими руками.

Такой контроллер ещё называют в быту пультом дистанционного управления, блоком радиоуправления, либо дистанционным выключателем.

По-английски название звучит “Remote Control Switch”, дистанционно управляемый выключатель. Либо – “Digital Remote Switch”, что сути не меняет.

Где в основном применяется это устройство и как оно работает, я очень подробно расписал в других моих статьях:

• . Ремонт и схема светодиодного драйвера.

Всё, хватит вступления. Переходим непосредственно к теме статьи. Для начала рассмотрим,

Как устроен контроллер с пультом для люстры

Коротко ещё раз, о чём речь.

Этот дистанционный выключатель, как система, физически состоит из двух устройств – из передатчика (Transmitter) , то есть пульта управления, на котором пользователь нажимает кнопки), и приемника (Receiver) , который входит в состав контроллера. Приемник в контроллере распознает сигналы с пульта, и дает сигналы на включение реле того или иного канала. И уже через контакты реле питание поступает на соответствующую группу освещения.

Вся система выглядит таким образом:

Система дистанционного управления люстрой – пульт и контроллер

Куда подключаются провода контроллера, в этой статье рассматривать не будем. Этому уделено достаточно много внимания в других моих статьях, ссылки выше.

Инструкция по использованию и подключению контроллера дана на его корпусе:

Инструкция по управлению и подключению контроллера светодиодной люстры

Вскрываем корпус. Для этого надо открутить один шуруп, остальное – как обычно в таких устройствах, на защелках:

На фото специально пульт и контроллер положил рядом, чтобы было видно название.

Схема контроллера светодиодной люстры

Напоминаю, что этот дистанционный радиоуправляемый выключатель можно применять не только в люстрах, но и в других электронных устройствах. Можно коммутировать любое напряжение (в разумных пределах, при небольшой доработке печатной платы), и любые токи (ток ограничен током реле, но можно поставить дополнительные).

Схема контроллера приведена ниже:

Схема контроллера для люстры с пультом управления Sneha B-827

Схема взята мной с сайта www.tokes.ru, спасибо!

Имея эту схему, можно смело браться за ремонт контроллера, и шансы на успех довольно высоки.

Может, это тоже будет интересно?

Для подробного рассмотрения схемы я её увеличил, и разбил на 6 условных частей:

Рассмотрим каждую часть по отдельности.

1. Силовое питания и коммутация

В эту часть схемы входят входные и выходные цепи, и контакты реле, через которые питается нагрузка.

Катушки реле входят в 3-ю часть схемы.

2. Схема питания 220 – 12 В

На эту часть приходит напряжение 220В, ноль и фаза. Ноль проходит на диодный мост через дроссель, который в некоторой степени устраняет высокочастотную помеху по питанию, которая может приводить к сбоям. Для этой же цели служит конденсатор С1.

Фаза на диодный мост приходит через гасящий конденсатор С2, который для безопасной работы зашунтирован резистором R1.

Каждый диод диодного моста также зашунтирован конденсатором, для минимизации высокочастотной составляющей питающего напряжения.

Выход диодного моста нагружен на конденсаторы фильтра С3 и С4, которые служат для фильтрации низкочастотной и высокочастотной составляющих выходного напряжения моста. Напряжение стабилизируется цепочкой из последовательно соединенных стабилитрона VD2 на 12В и ограничительного резистора R4.

В результате в точке А образуется напряжение постоянного тока 12,5-15В по отношению к нулевому проводу (минус диодного моста).

3. Ключевые транзисторы

Ключевые транзисторы – это по сути усилители дискретного сигнала, который поступает с декодера. Они включены по классической схеме.

4. Схема питания 12 – 5 В

Далее напряжение 12В поступает на схему стабилизации питания +5В. Напряжение на входе этого стабилизатора понижается и стабилизируется цепочкой из резистора R6 и стабилитрона VD4 на 12В и подается на интегральный стабилизатор 78L05. Далее, стабилизированное напряжение +5В дополнительно фильтруется конденсаторами С5 и С6, поскольку нужно особое качество постоянного напряжения.

5. Радиомодуль

Напряжение питания +5В поступает на питание радиомодуля. Назначение радиомодуля – принять из радиоэфира сигнал от пульта управления, и выдать его в таком виде, чтобы его мог раскодировать декодер.

6. Декодер радиосигнала

Декодер получает сигнал на частотах, каждая из которых соответствует заранее обозначенному сигналу. Что творится в декодере – секрет фирмы, даташит на микросхему HS153SP-J найти не удалось.

“Продукт жизнедеятельности” декодера радиосигнала – дискретные напряжения порядка +5В, которые открывают ключевые транзисторы.

Кому будут интересны аспекты работы схемы, о которых я не сказал, либо есть чем меня дополнить и попрекнуть – пишите в комментарии!

Контроллер, который мы ремонтируем

Теперь самое интересное – я опишу процесс ремонта контроллера Kedsum K-PC803 , фото внешнего вида которого я уже приводил в начале статьи.

В процессе ремонта этого контроллера, как и любой бестрансформаторной электроники, нужно помнить о опасности – схема всегда находится под напряжением сети!

Схема этого контроллера почти полностью совпадает со схемой, приведенной выше. Разница лишь в том, что в этом контроллере не 2 канала, а 3. Но принцип абсолютно тот же. Уделим немного времени, чтобы познакомиться с некоторыми внутренностями и отличиями от приведенной схемы.

Вот как выглядит контроллер для управления люстрой на 3 канала изнутри:

Чуть поближе:

Три реле (черные, слева) соответствуют трем каналам управления.

Справа от верхнего реле видим ряд черных полукруглых деталек. Это три ключевых транзистора и стабилизатор на +5В. Вот как это выглядит в другого ракурса:

На этом фото можно различить транзисторы Q1, Q2, Q3 – ключевые для включения реле (тип – С9013), стабилизатор +5В для питания радиочастотной части – L78L05, и микросхему декодера радиосигнала HS153SP-J.

Обратная сторона схемы (сторона пайки). На фото подписал выводы, чтобы было легче провести рекогнисцировку:

Процесс ремонта

Проблема неисправного контроллера была в том, что не включалось более одного реле. Да и одно реле иногда могло не включиться. То есть, если ещё одно какое-то реле удается включить, то второе и тем более третье уже не включаются.

Для ремонта нужно прежде всего убедиться, что пульт работает (батарейки в норме, и при нажатии на любую кнопку на пульте загорается индикатор), и подать питание на контроллер:

Подключаем контроллер для проведения измерений и проверки в процессе ремонта

Я подключил, это очень удобно. Оба провода N (черные) вставил в клеммник, хотя достаточно одного любого. Дело в том, что нагрузку я не подключаю, и провод N, если будет болтаться, может закоротить на выходные фазные провода. Наличие выходных напряжений проверяем можно проверять, подключив 3 нагрузочных лампочки. Но можно поступить проще – проверять наличие/отсутствие фазы на выходах указателем фазы.

Ещё лучше, для безопасности, питать устройство через трансформатор 220/220 В, для гальванической развязки от сети. Тогда риск удара током значительно снизится.

Прежде всего, проверяем напряжение питания. Измеряем обычным мультиметром, включенным на режим постоянного напряжения, на электролитическом конденсаторе фильтра С3. По отношению к общему проводу (минус диодного моста и конденсаторов С3, С4, как удобнее).

Напряжение при отключенных реле (почти без нагрузки, вхолостую) на конденсаторе фильтра 11,2В, при включении любого из реле падает до 6В. При таком напряжении, даже если декодер выдаст сигнал на открытие транзистора, и он откроется, реле всё равно не включится.

Естественно, подозрение сразу пало на часть электросхемы, отвечающей за питание. А именно – на ограничительный конденсатор С2 перед диодным мостом.

На нем написано 155J. Это означает 15х10^5 пикоФарад. А так как в 1 микроФараде миллион пикоФарад, значит, емкость конденсатора 1,5 мкФ. С напряжением всё ясно, 250В.

Если у него упала емкость, то он сильно ограничивает ток диодного моста, и под нагрузкой напряжение на выходе моста (да и на входе, в первую очередь) сильно просаживается.

Кстати, заметьте, что в контроллере на 2 канала емкость этого конденсатора меньше – 1 мкФ. Ведь мощность источника питания требуется меньше, чем для трех реле.

Другой возможный виновник просадки – электролитический конденсатор на выходе диодного моста 470 мкФ 25В.

Меняем конденсатор 1,5 мкФ.

Цена такого в радиотоварах или на радиорынке – около 15 руб.

Теперь измеряем напряжение на выходе диодного моста в четырех рабочих режимах:

1. в холостом ходу: 12,9В,
2. включение одного реле: 12,2В,
3. включение двух реле: 11,7В,
4. включение трех реле: 10,5В.

Всё работает нормально!

Следует заметить, что низкое напряжение питания (12…15В) может быть не только из-за неисправности схемы питания, но и из-за аномально высокого потребления тока в нагрузке. В частности, это могут быть стабилитроны, стабилизатор +5В, или нагрузка на выходе стабилизатора +5В.

Другие неисправности контроллеров люстр – ниже:

Типичные неисправности

Следует помнить, что чаще всего в любых электронных устройствах проблемы возникают с подключением или с питанием.

В схеме контроллера ремонт может идти по таким пунктам:

1. Проверка наличия входного напряжения 220В.
2. Проверка напряжения холостого хода 12…15В на выходе диодного моста. Если этого напряжения нет, проверить ограничительный конденсатор, диодный мост, конденсаторы фильтра, стабилитрон. Для исключения влияния последующих частей схемы отключить нагрузку схемы питания, перерезав дорожку на плате.
3. Проверить напряжение на входе и выходе стабилизатора +5В.
4. Проверить работу декодера. При наличии сигналов с пульта на выходах декодера и соответствующих базах транзисторов будет появляться напряжение.
5. Проверить ключевые транзисторы. При их открытии должны включаться реле.
6. При включении реле фаза должна появляться на соответствующих выходах контроллера.

Если не ремонтировать

Если ремонт зашёл в тупик, и продолжать его уже нет ресурсов (психологических, материальных и временных), то контроллер можно просто купить.

Я полагаю, что эти три контроллера имеют одинаковую начинку, за исключением количества реле с транзисторами, и мощностью внутренней схемы питания.

Всех тонкостей схемотехники и ремонта радиоуправляемых контроллеров люстр тут описать, конечно, не возможно, поэтому – задавайте вопросы в комментариях, будем разбираться вместе.

Вариант контроллера люстры:

Фото, присланное читателем:

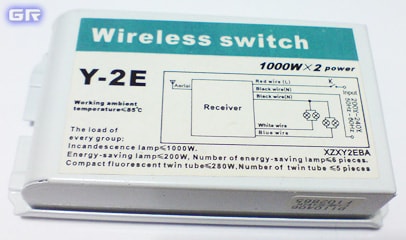

Контроллер люстры Wireless Switch Y-B2E на 2 выхода

Буду рад также обмену опытом!

Достоинства и недостатки люстр с пультом управления

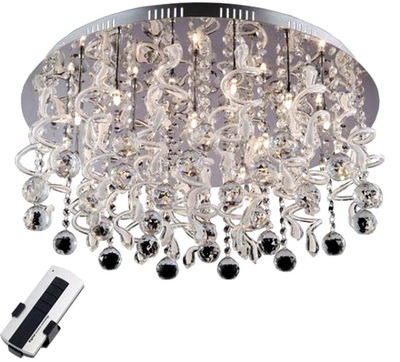

Люстрой уже давно именуют светильник, который устанавливается под потолком. Они бывают самых разных видов и конструкций. Можно встретить люстру, у которой одна лампочка, а в соседней комнате подвешена уже с несколькими лампочками. Можно включить сразу все лампочки, а если выключатель сдвоенный, то подключаются лампочки поочередно. Сегодня на строительном рынке появились люстры с дистанционным управлением, включать и выключать их возможно с помощью пульта управления.

Как устроены люстры с пультами дистанционного управления

Может возникнуть вопрос о том, для чего нужен пульт, когда ее можно включить и выключить с помощью установленного выключателя. Следом возникает следующий вопрос о необходимости самого выключателя, если имеется дистанционное управление.

Обычно у таких люстр имеется не одна, а несколько световых групп, светодиодное освещение для создания световых эффектов и галогеновые лампочки для освещения, всем этим можно управлять удаленно.

Схема управления работает с помощью радиоканала, это позволяет управлять устройствами вне зоны прямой видимости, зона действия от 10 до 100 метров.

Пульты всегда работают в одной связке с приемниками, настроенными на одну частоту, и продаются в одном комплекте. С помощью приемника управляется контроллер, управляющий созданием световых и цветовых эффектов. Для управления эффектами имеются кнопки на пультах.

Контроллер может управляться и с помощью выключателя. Он запрограммирован и настроен таким образом, что при каждом включении выключателя, будет подключен новый световой режим. В корпусах люстр расположены также блоки питания для светодиодов и галогенных ламп.

Как правильно собрать люстру

После вскрытия упаковочной коробки проверяют комплектность поставки. Должны быть:

• светодиодные светильники.
• галогеновые светильники
• блок питания.
• пульт управления.

Казалось бы, что нет ничего сложного в том, чтобы собрать и подключить ее к электрической сети. На самом деле оно так и есть, но много времени уходит на распаковку и подготовку к сборке всех ее комплектующих изделий. Когда все распаковано и подготовлено к монтажу, можно смело начинать работу.

В корпусе люстры, который будет закреплен на потолке, устанавливают контроллер и блок питания. Их необходимо ограничить в свободе перемещения, то есть необходимо тщательно закрепить в корпусе с помощью двухстороннего скотча.

Как подключить люстру с пультом

Для выполнения работ по подключению необходимо иметь:

• мультиметр
• пробник
• изоляционную ленту
• нож, кусачки, плоскогубцы с изолированными ручками

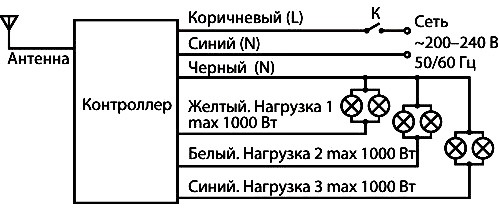

Схема подключения довольно проста. Новую люстру, обычно устанавливают взамен старого светильника. Светодиодную люстру, с возможностью дистанционного управления, можно будет подключить в том случае, если в месте подключения выходят три провода. Если в стене установлен выключатель, у которого две клавиши, то три провода будут обязательно. В квартирах, которые построены по новым проектам, может быть выведено четыре провода, один из которых будет заземляющим.

Его необходимо определить, а сделать это легче всего с помощью мультиметра. Обязательно отключают автомат в квартирном щитке. Один щуп прибора подключают к заземлению, в роли которого может выступить металлический радиатор отопления или металлический ящик квартирного щитка в подъезде. Второй щуп поочередно подносят к очищенным проводам на потолке. Тот провод, который покажет сопротивление и будет заземляющим.

Далее, с помощью пробника или индикатора определяют «ноль» и «фазы» на проводах и маркируют их, так как дальнейшая работа будет проводиться при отключенном электропитании и определить их даже пробником не получится.

Если на потолке остался крючок от старой люстры, его удаляют, он не понадобиться. В комплекты светодиодных, всегда входят кронштейны для крепления к потолку, вот их и следует устанавливать. Уделите этому особое внимание, чтобы однажды она не свалилась с потолка.

Для управления режимами работы светодиодных светильников, они могут комплектоваться дистанционными, а к некоторым моделям придаются еще и стационарные пульты управления. Схемы их подключения несколько отличаются. Стационарный пульт устанавливается на место выключателя в стене. С его помощью, кроме управления освещением, можно искать потерявшийся пульт управления.

Устанавливая стационарный пульт управления, снова напоминаем о необходимости отключения электропитания, снимают выключатель и отсоединяют провода от него. Следующим шагом будет соединение на потолке общего провода с любым фазным проводом. При включении питания на соединенных проводах будет питающее напряжение. Эти провода подключают к входным клеммам на пульте. Третий проводник должен быть подключен к выходной клемме.

Выполнением команд, поступающих с пульта, занимается контроллер, который должен быть подключен к люстре. Порядок его подключения и схема, имеются на тыльной стороне коробки контроллера. Контроллер обычно крепится в корпусе люстры под потолком. Клеммы с маркировками N и L подключают провода, которые были сдвоены под потолком. Третий проводник ждет своего подключения к клемме «выход». Если имеется четвертый, заземляющий провод, его соединяют с желтым проводом светильника.

Перед первым включением, еще раз внимательно проверяют все подключения и соединения, и только потом вставляют питание в дистанционный пульт и делают пробное включение.

Шаповалова Маргарита Васильевна

Здесь я расскажу об устройстве и неисправностях радиоуправляемых люстр с галогенными и светодиодными источниками света.

Несмотря на всё своё разнообразие, практически все люстры с пультом управления имеют модульную конструкцию и собраны из однотипных электронных блоков.

Вот основные из них:

Радиоуправляемое реле и пульт управления;

Светодиодный светильник;

Светильник на галогенных лампах.

В зависимости от исполнения, люстры могут быть как чисто светодиодные, так и совмещённые с галогенными лампами. Благодаря радиоуправляемому реле можно включать либо все лампы, либо только светодиодную или галогенную часть.

Где покупать детали и готовые блоки для ремонта люстры с пультом ДУ?

Здесь и далее я буду ссылаться на многим известный интернет-магазин АлиЭкспресс. Именно там можно найти все необходимые запчасти и блоки, речь о которых пойдёт далее. Мой выбор связан с тем, что там большой ассортимент и низкие цены.

На радиорынках, а также в магазинах электротоваров аналогичные товары стоят дороже - цены на них просто "накручивают", хотя качество такое же. Поэтому для тех, кто умеет покупать в интернете , советую обратить на это внимание. Единственный минус таких покупок - это достаточно долгая доставка (1-2 месяца), хотя это во многом зависит от продавца. О том, как искать и заказывать товары на Алиэкспресс, я уже рассказывал .

Радиоуправляемое реле.

Радиоуправление люстрой организовано с помощью радио-реле, которое рассчитано на питание от электросети 220V. В зависимости от "крутизны" этого блока в нём может быть от 2 и более электромагнитных реле , которые рассчитаны на коммутацию нагрузки мощностью где-то до 1 кВт.

Вот так выглядит этот блок. Именно он принимает команды от беспроводного пульта и включает определённую секцию люстры (галогенный или светодиодный светильник, или же оба вместе). Обратите внимание на надписи и типовую схему подключения, которая изображена на корпусе блока.

Вот что внутри этой коробочки.

Под RF-модулем YDK-30 зелёного цвета скрывается микросхема-декодер HS153SP-J . Две чёрные штуковины, занимающие треть печатной платы, - это электромагнитные реле.

Сам RF-модуль.

Вот принципиальная схема радио-реле на 2 канала управления, модель Y-2E .

Схема срисована вручную, поэтому могут быть ошибки. Такую схемотехнику имеют и аналогичные радиоуправляемые реле с питанием от электросети 220 вольт.

На печатной плате установлен радиомодуль (маркирован YDK-30 ). Выполнен он на SMD-элементах и, судя по всему, имеет довольно простую схемотехнику.

Питание схемы радиоприёмника осуществляется по схеме "гасящего" конденсатора. Излишки сетевого напряжения гасятся балластным конденсатором C2. Такая реализация схемы проста, но весьма опасна, так как нет гальванической развязки от электросети. Стабилизация напряжения реализована за счёт стабилитронов VD5, VD6 (1N4741A ) на 11 вольт.

Кроме того, со временем многие сталкиваются с некорректной работой радиореле. И связана она как раз с балластным конденсатором C2.

Приведу сообщение одного из посетителей сайта, который столкнулся с данной неисправностью и обнаружил её причину:

"Есть у этих радиомодулей типичная поломка - через некоторое время эксплуатации (2-3 года) нормально работает только 1 канал, при включении 2-го или 3-го ДУ перестает реагировать на нажатия кнопок, то есть включить все каналы можно, но после этого управлять - нельзя, только выключателем на стене или поднеся пульт ближе чем на 0,5 метра к люстре.

Связано это с деградацией плёночного конденсатора в блоке питания радиореле. На фото обозначен красной стрелкой.

Емкость данного конденсатора, как правило, 1-1,5 мкФ, рабочее напряжение не ниже 250 вольт (маркировка: 105j250v , что означает 10*10 5 пикофарад или 1 мкФ). Меняются на аналогичные отечественного или импортного производства с емкостью НЕ больше, чем у того, который у вас установлен (можно и больше, но велика вероятность того, что стабилитрон или будет дико греться, или сгорит сразу."

Несмотря на добротный вид радиореле, оно порой служит причиной неработоспособности и галогенной части светильника. Дело в том, что место пайки электромагнитного реле на печатную плату со временем деградирует. То ли из-за плохой пайки, то ли из-за большого пускового тока, который образуется в момент включения галогенного светильника.

Пульт управления беспроводной люстрой.

RF-пульт управления устроен также довольно просто. На печатной плате имеется 2 транзистора (S8550 и S9018 ) и микросхема-шифратор CS5211AGP . Она кодирует команды и передаёт их на передающий узел.

Кнопки выполнены так же как у стандартных пультов ДУ - никаких механических кнопок, вроде тактовых, нет.

Так как люстра собрана из блоков, то радиоуправляемое реле можно легко заменить. Новый блок можно поискать в магазине электротоваров или же заказать в интернете. Вот ссылка .

Блок реле может быть на несколько каналов управления. Например, один включает галогенную часть люстры, другой светодиодный светильник. В таком случае радиоуправляемое реле имеет 2 канала управления (2 way). Если вам необходимо реле с большим числом каналов управления, то берем то, которое требуется. Вот можно выбрать модуль на 1, 2, 3 или 4 канала управления.

В некоторых случаях блок радиоуправляемого реле можно вообще отключить. Это может понадобиться, когда сам блок неисправен, а подходящего нет в наличии.

В таком случае можно полностью "выкинуть" блок, а включать люстру обычным сетевым выключателем.

Если есть желание, то можно собрать люстру с пультом управления из обычной. Или же сделать управляемой с пульта фоновую подсветку помещения, основное помещение и, например, уличный прожектор. Для этого понадобится всё тот же блок радиоуправляемого реле или по-другому, контроллер с пультом дистанционного управления. В своё время на оптовой базе я прикупил вот такой блок ELEKTROSTANDARD на 3 канала (3 way).

Это такой же комплект беспроводного реле с пультом только в блистерной упаковке.

В комплекте пульт с держателем, батарейка 12V для пульта, сам блок на 3 канала. Написано, что дальность работы пульта 8 метров. Каждый канал управления рассчитан на подключение нагрузки мощностью до 1 кВт. Для всех каналов суммарно - 3 кВт.

Сама железяка якобы разработана в Германии, а собирается в Китае. По факту, его электронная начинка ничем не отличается от начинки тех блоков, которые массово применяются в китайских люстрах с пультом. Только подробные надписи на русском языке, а так всё такое же.

Галогенный светильник.

Для питания галогенных ламп (обычно типа G4), которые рассчитаны на напряжение 12V и мощность 20W (ватт) каждая, используются понижающие импульсные преобразователи, которые получили название электронный трансформатор . Вот так он выглядит.

Внутренности электронного трансформатора.

Галогенные лампочки легко проверить мультиметром, замерив сопротивление нити накаливания. Внимание! Галогенные лампочки нельзя трогать пальцами! Только через салфетку или тряпичный материал.

В конкретно той люстре, которая попала в мои руки, на каждый электронный трансформатор приходилось по 5 галогенных ламп, мощностью 20W каждая. Галогенные лампы включены параллельно . Суммарно, один электронный трансформатор выдаёт на лампы 100 ватт мощности.

Иногда электронный трансформатор в люстре выходит из строя. При этом та часть люстры, где установлены галогенные лампочки светить при включении не будет. В таком случае можно заменить неисправный электронный трансформатор. При этом, стоит сначала проверить исправность самого радиореле, так как именно через него напряжение электросети (220V) подаётся на вход электронного трансформатора.

Электронный трансформатор подходящей мощности можно купить . Выбираем модель на необходимую мощность.

Дешёвые галогенные лампы можно выбрать по этой ссылке . Обращаем внимание на форм-фактор тех ламп, которые установлены в вашей люстре. Обычно это галогенные лампы G4 мощностью 20-35 Вт.

Светодиодный светильник.

Реализован по простейшей схеме. Вот его схема, которая была сведена вручную.

Схема состоит из так называемого и соединённых последовательно светодиодов. В рассматриваемой мной люстре я насчитал 56 штук. В зависимости от исполнения люстры, их, конечно, может быть как больше, так и меньше.

Всё это добро, за исключением светодиодов, прячется в вот такой маленькой коробочке с названием "LED Transformer", хотя слово transformer здесь не уместно.

Печатная плата "LED Transformer" - источник питания с гасящим конденсатором.

В основе LED Transformer используется источник питания на балластном ("гасящем") конденсаторе, а питаемые им светодиоды включены последовательно (то есть друг за другом). Благодаря схеме с гасящим конденсатором удалось избавиться от силового трансформатора или импульсного блока питания. К сожалению, такое упрощение сыграло злую шутку. Надёжность таких "трансформаторов" оставляет желать лучшего.

Нередки случаи, что выходит из строя как раз этот LED Transformer. При этом, многие сталкиваются с проблемой его покупки и замены. Сначала расскажу, как подобрать замену, а потом, где их можно купить.

Первое, что необходимо определить при замене неисправного LED Transformer, это узнать на сколько светодиодов он рассчитан. Светильник люстры, как правило, состоит из несколько десятков светодиодов (белого или синего свечения). Их можно просто пересчитать.

Также можно посмотреть на сам блок. На его корпусе указывается для скольких светодиодов он рассчитан. Обычно это неточная цифра, например, 66 - 80 штук (PCS ). Иногда эта надпись никак не обозначается, а просто вписана в маркировку модели блока. Например, как здесь.

Иногда количество светодиодов указывается на наклейке в своеобразной таблице. Вот взгляните.

Думаю ясно, что подбирать замену "трансформатору" нужно исходя из количества светодиодов в вашем светильнике. Выбрать подходящий блок можно или .

Если светильник в люстре многоцветный, то есть цвет свечения меняется, например, с красного на синий, то в такой люстре LED Transformer дополнен контроллером двухцветных светодиодов.

Помимо самого источника питания на балластном конденсаторе (LED Transformer"а) в нём имеется микроконтроллер и ключи управления. Наличие такого контроллера позволяет управлять цветом свечения. На корпусе таких блоков, как правило, указывается что-то типа такой надписи: "RB Synchronous double controller ", что в вольном переводе означает: синхронный двойной контроллер.

Сокращение RB указывает на цвет свечения светодиодов. В данном случае Red - красный и Blue - синий. Стоит отметить, что светодиоды для таких контроллеров применяются не обычные, а двухцветные. Питание их может отличаться от стандартных 3 вольт и быть в районе 5. Поэтому при замене LED Transformer обращайте внимание на надписи. Возможно, в вашем случае блок не простой, а с контроллером.

Так как стандартный LED Transformer рассчитан на работу от сети 220V, то на нём указано входное напряжение (запись AC220V, AC110/220V и похожие комбинации, где AC символизирует "переменный ток")

Выход с которого запитывается цепь из светодиодов помечается как OUTPUT DC3V LED . Эта сокращённая запись переводится как "Выход постоянного тока (DC ), напряжение 3 вольта". Но, тут есть подвох.

Дело в том, что в электронике стандартное напряжение питания одного светодиода принято за 3 вольта. Для светодиодов разного цвета свечения оно немного отличается, но суть не в этом.

На выходе LED Transformer на самом деле будет гораздо большее напряжение, так как светодиоды в цепи светильника включены друг за другом (последовательно) и в результате на каждом из светодиодов будет около 3 вольт, а на всех в сумме - несколько десятков вольт! Именно поэтому на страницах продажи всё в том же АлиЭкспресс продавцы в описании указывают 3V*N (где 3V - среднее напряжение на одном светодиоде, а N - их количество в цепи (светильнике)).

Поэтому, если у вас их 56 штук, то напряжение на выходе LED Transformer на самом деле будет около 3*56 = 168V! Но, чтобы не морочить голову, решили просто указывать под какое количество светодиодов рассчитан конкретный LED Transformer.

Как уже говорилось, схемотехника LED Transformer"а очень проста. Ток на выходе такого блока нестабилизированный. Из-за того, что напряжение в бытовой электросети 220V меняется, то на выходе LED Transformer"а оно также меняется. В результате через светодиоды может протекать завышенный ток. Хорошо известно, что светодиоды очень чувствительны к колебаниям тока.

Такое положение дел приводит к тому, что спустя небольшое время, они просто - напросто начинают выгорать. Из-за этого перестаёт работать вся цепь, так как все они включены последовательно. Неисправность даже одного из них приводит к неработоспособности всех светодиодов. Они либо моргают все вместе, либо хаотично и непредсказуемо включаются/выключаются.

Светодиоды умирают очень интересно, как бы не насовсем. Они могут светить более тускло, непредсказуемо загораться и гаснуть. Это как бы режим обратимого пробоя. Кто знаком с электроникой, знают, что полупроводниковые диоды имеют такое свойство.

Стоит отметить, что, как правило, приходит в негодность не один светодиод, а сразу штук 5 - 10. Некоторые продолжают работать, но с низкой светоотдачей. Поэтому есть смысл при ремонте заменять их все.

Где взять дешёвые светодиоды? Самые дешёвые продаются в Китае. В интернет-магазине АлиЭкспресс мне удавалось находить предложения 69 копеек за штуку (партия из 1000 штук). Есть предложения и по 1 руб./шт., если купить партию из 100 штук. Вот ссылка, выбирайте . Как раз хватит на ремонт люстры, да ещё запас останется.

Меняются светодиоды легко, они просто вставлены выводами в разъём. Единственное, что стоит учитывать - это полярность. Если перепутать полярность включения хотя бы 1 светодиода, то не будет работать вся цепь.

Для замены нужно выбирать светодиоды с широким углом свечения - у них прозрачный корпус и приплюснутая линза. Вот такие.

Хотя подойдут и вот такие, но свечение у них более точечное.

При желании и весьма скромных навыках в электронике, можно сделать радиоуправляемой практически любую люстру, купленную в ближайшем магазине электротоваров . Для этого лишь понадобится радиоуправляемое реле с питанием от 220V.

Способы управления светильниками без применения стационарных выключателей все больше набирают популярность у населения. Это объясняется удобством использования и широкой доступностью в продаже комплектов, позволяющих довольно просто перевести уже работающие люстры на дистанционное отключение или включение.

Производители сейчас массово освоили выпуск оригинальных светильников со светодиодными лампами и гирляндами, которые создают красивые осветительные эффекты при экономном расходовании электроэнергии.

Ими можно пользоваться не поднимаясь с кресла, дивана с помощью маленького пульта.

Принцип дистанционного управления светильниками

За основу дистанционного управления взят переход от , расположенных на стенах комнат и соединенных проводами с люстрой и квартирным щитком, на использование каналов радиоуправления. Для этого применяются:

радиопередатчик, вмонтированный в малогабаритный и удобный пульт;

радиоприемник, принимающий команды от пользователя и передающий их исполнительному блоку;

системы электрического питания пульта и приемника.

Конструктивно радиоприемник располагают на одной электронной плате с блоками питания, логики и исполнительных органов на релейных ключах и называют одним словом — «контроллер». Его запитывают от квартирной электропроводки, размещают вблизи люстры и подключают к ней соединительными проводами.

Радиосигнал от пульта, принятый антенной и усиленный радиоприемником, обрабатывается логикой и поступает на коммутационный блок, осуществляющий подключение определенных светильников.

Технические возможности дистанционного управления

Все вышеперечисленные элементы могут иметь разный набор функций и, соответственно, отличаться сложностью конструкции и стоимостью. Рассмотрим их характеристики на примере распространенного бюджетного варианта комплекта, показанного на фотографии.

Пульт и контроллер созданы для совместной работы друг с другом. Они настроены на одну общую частоту и, кроме того, используют специально созданный под них алгоритм шифрования радиосигналов. Это делается для того, чтобы исключить управление люстрой от владельцев других квартир, пользующихся аналогичной аппаратурой.

Но, стоит понимать, что при поломке одного из этих элементов и необходимости замены другим, придется покупать новый пульт совместно с контроллером.

Рассматриваемый комплект работает с тремя автономными каналами освещения, каждый из которых может обладать нагрузкой до 1 киловатта, что для домашнего применения более чем достаточно даже при использовании мощных ламп накаливания. Однако, при работе люминесцентных или энергосберегающих ламп следует учитывать, что их пусковые токи до четырех крат превышают номинальные значения.

Для управления каналами освещения на пульте установлены 3 кнопки: А, В, С, а четвертая D предназначена для включения светильников или полного снятия напряжения с них.

Удаление этого пульта от контроллера на восьмиметровое расстояние вполне достаточно для наших квартир, хотя в продаже существуют модели радиопередатчиков, способные управлять на дистанциях в сотню метров.

Электрическое питание пульта осуществляется от гальванической батарейки, которая прилагается в комплекте, а контроллера — от сети посредством встроенного в плату блока.

У рассматриваемого комплекта есть одна особенность: напряжение фазы и рабочего нуля квартирной проводки должно быть подведено на вход контроллера. Если его отключить, а потом подать от выключателя при обесточенном пульте, то люстра начинает светиться, минуя радиоканал.

Это позволяет управлять светом люстры без дистанционного управления обычными настенными выключателями, но в то же время создает неудобства, связанные с возможным несанкционированным ее загоранием в ночное или дневное время.

Подобный случай может произойти тогда, когда светильники отключены радиопультом, а из-за возникновения даже кратковременных неисправностей в электроснабжающей организации произошло отключение потребителей с последующим их включением. Подачу такого напряжения контроллер воспринимает в качестве команды на запуск освещения.

Конструкции осветительных установок для дистанционного управления

Комплекты управления с ПДУ позволяют управлять работой любых осветительных приборов. Для этого достаточно подобрать их в соответствии с техническими характеристиками:

рабочего и пускового тока;

напряжения сети;

Оснастить дистанционным управлением можно любую старую люстру с лампами накаливания: достаточно вмонтировать в электрическую схему контроллер и задействовать пульт.

Обычно для этого плату контроллера стараются встроить:

внутрь защитного стального чехла люстры, закрывающего провода светильника;

в потолочное отверстие около крепежного крюка;

на место выключателя.

Последний случай используется редко: он требует прокладки дополнительных проводов от места выключателя к осветителям.

У современных светодиодных люстр могут использоваться комбинации различных источников света:

• дополнительных осветителей, создающих спецэффекты.

При этом для некоторых источников могут понадобиться собственные схемы питания и управления. Примером могут служить , которые при включении начинают работать по заранее подготовленным алгоритмам.

Конструкция светодиодной люстры с дистанционным управлением

Этот вопрос рассмотрим на примере модели, показанной на вышеприведенной фотографии. Она выпускается с контроллером и пультом, позволяющими использовать те же четыре режима: А, В, С, D.

Благодаря своей конструкции люстра позволяет создавать различные световые композиции. Так выглядит одна из них.

Для крепления на потолке используется типовая крепежная планка, которая с помощью дюбелей и шурупов-саморезов крепится к несущей бетонной плите. В основании люстры сделаны два отверстия, через которые продеваются шпильки планки. На их резьбу навинчиваются декоративные гайки, удерживающие вес конструкции через шайбы.

Основание снятой люстры обычно выполняется полым для размещения в его пространстве всех электрических деталей и обеспечения их монтажа.

На фотографии выделены:

провода питания и защитного РЕ-проводника;

контроллер с антенной;

светодиодные лампы и гирлянды;

схема создания спецэффектов дополнительных светильников.

Более подробно крепление контроллера показано на очередной фотографии. Для наглядности с него снята крышка.

Нижняя коробка корпуса контроллера у этой люстры прочно приклеена к ее основанию. Однако саму плату совсем несложно извлечь оттуда.

На плате четко просматриваются:

три канала коммутации каналов А, В, С, которые имеют выхода, обозначенные проводами голубого, желтого и белого цвета;

канал включения и отключения устройства;

микросхема радиоприемника с проводом антенны.

Эти же элементы можно просмотреть с обратной стороны платы.

Каналы коммутации позволяют использовать все светильники одновременно для создания максимального освещения или задать половинный режим их применения по внутреннему или внешнему контуру.

На верхней части фотографии хорошо видно, что красный провод фазы сети припаян на контакт дорожки и по ней разводится по схеме контроллера. Рабочий ноль специально выполнен двумя проводами для отдельного:

использования в схеме контроллера;

питания ламп, гирлянд из светильников.

Скрытые возможности дистанционного управления

Даже упрощенный вариант рассмотренной люстры позволяет дополнительно использовать определенные функции устройств. Можно освободить хотя бы один канал освещения и задействовать его для других целей, например:

манипулировать отдельной группой точечных светильников;

открывать или закрывать шторы окна посредством электрического привода;

управлять работой проектора или других электрических устройств.

Более сложные модели контроллеров и пультов позволяют значительно расширить перечень выполняемых операций, осуществляя их по определенным алгоритмам, осуществляя:

подбор цветов;

включение определенных групп светильников;

регулировку яркости;

использование таймера для управления освещением по графику.

Рассмотренные в статье кнопочные пульты ПДУ сейчас претерпевают изменения. На схему им начинают внедряться более совершенные модели с голосовым управлением.

Недостатки люстр с дистанционным управлением

Производители пультов и контроллеров указывают в технических характеристиках на свою продукцию максимальную температуру эксплуатации. У приведенных на фотографиях приборов она составляет 85 градусов. Это очень важная характеристика, на которую многие владельцы просто не обращают внимания.

Любые электрические компоненты хорошо работают тогда, когда для них созданы соответствующие условия. Микросхемы и полупроводниковые элементы не терпят перегрева и сгорают. Многие сорта легкоплавких припоев текут при повышенном нагреве.

В каком месте располагается контроллер? Ответ прост: в самой верхней точке потолка, которая всегда наиболее нагрета. Дополнительно ко всему плата помещена в непроветриваемую металлическую коробочку, спрятанную в корпус люстры. Далее остается сопоставить мощность нагрузки светильников, особенно с лампами накаливания или галогенными, выделение ими тепла, расходуемого на нагрев общей конструкции и сделать вывод о возможном сокращении сроков эксплуатации, заявленных производителем.

По этой причине следует всегда оценивать возможность отвода тепла от электронных компонентов контроллера или хотя бы способы контроля его температуры, чем многие хозяева вообще не занимаются. В этой ситуации расположение электроники рядом с люстрой, но с исключением тепловой передачи энергии ламп на нее будет наиболее приемлемым решением.

Осветительные приборы постоянно совершенствуются, технологии их изготовления обновляются. Это дает возможность сделать каждую квартиру или дом комфортным и уютным. На сегодняшний день наиболее популярной стала люстра с пультом управления. Она очень удобна в пользовании, не требует сложной установки и подключения.

В случае возникновения неисправности в люстре не обязательно обращаться к специалистам. Изучив ее конструкцию, и имея элементарными навыками монтажных работ по электротехнике, можно самостоятельно устанавливать, подключать и ремонтировать люстру и другие приборы освещения.

Устройство и работа

Люстра с пультом управления может функционировать на значительном удалении, а необходимый режим освещения настраивается кнопками на пульте управления набором определенных комбинаций кнопок. Число функций зависит от устройства люстры. Чем сложнее устройство, тем выше стоимость люстры.

Разновидности исполнений

Все люстры, оснащенные пультом управления можно разделить на виды:

• . Устройство состоит из различных цветных светодиодов, которые оказывают влияние на меняющуюся по цвету подсветку. Чаще всего подобные люстры используются для выполнения декораций, и часто выходят из строя. подключены к питанию через конденсатор, который уменьшает напряжение до необходимой величины. Светодиоды подключаются по . В связи с этим, если выйдет из строя хотя бы один светодиод, то остальные светодиоды также не будут функционировать. При ремонте обычно меняют весь блок, а не отдельные диоды.
• . Чтобы подключить такие лампы, применяют трансформаторы с импульсным преобразователем напряжения. При возникновении неисправности ламп, их тестируют мультиметром по очереди каждую лампу. При исправности всех ламп, проверяют работоспособность трансформаторов.
• Комбинированные . Такая конструкция имеет более сложную структуру. В ней сочетается работа галогенных и светодиодных ламп. Их можно включать все вместе, либо по очереди. При неисправностях пользуются методами, которые применялись для светодиодных и галогенных видов люстр.

Все люстры оснащены радиоуправляемыми реле, в которых находится приемник радиосигнала, приходящего с пульта управления. Каждая отдельная люстра с пультом управления отличается своим числом , которые выполняют подключение разных по величине токов.

Напряжение на реле подводится через конденсатор, который гасит часть напряжения, а лишняя энергия компенсируется с помощью балластного конденсатора. Серьезным недостатком такого элемента является место припайки реле к общей плате. При длительной работе прочность пайки снижается, и реле в любое время может отсоединиться от платы, что приведет к выходу из строя всего блока.

Важным составным элементом конструкции люстры является пульт управления.

Он имеет простое устройство, небольшое число кнопок и несколько функций. Простая электросхема позволяет пульту работать длительное время, без неисправностей. Он может перестать работать только из-за разрядившихся элементов питания.

Особенности управления

Каждый человек мечтает регулировать освещение в своей квартире с помощью пульта управления. Такие устройства отличаются удобством применения, функциональностью. Свет можно выключать, не вставая с дивана. Люстра с пультом управления – это хорошая возможность достичь наибольшего удобства и комфорта, при этом экономя электрическую энергию. Основным достоинством такой люстры является удаленное управление.

Подобные приборы освещения, оборудованные пультами управления, дают возможность управлять ими на удалении от 30 до 100 метров. Свет можно включить даже, находясь в другой комнате. Внешнее оформление люстр практически не отличается от обычных без управления.

Люстра с пультом управления может функционировать в различных режимах. Это зависит от числа и вида ламп, наличия подсветки. Обычно она заключается в нескольких цветах. Некоторые цвета можно отключить, а другие оставить.

Существуют модели люстр, в которых имеется функция плавной замены цветового освещения. Люстра с пультом управления может изменять цвет по вашему желанию. В это время основной свет может быть различным из-за частичного отключения ламп. Управляемая потолочная люстра вполне подходит для оформления интерьера помещений, создания красивого и удивительного дизайна.

Стационарными выключателями света можно не пользоваться при наличии дистанционного пульта управления, кроме случаев, когда батарейки в пульте отслужили свой срок. На пульте есть кнопки, определяющие режим работы освещения, комплексное освещение разными видами ламп, либо раздельное включение света. От модели люстры зависит наличие функций разных режимов освещения.

Вот некоторые из них:

• Режим выключения.
• Задействована в работе половина ламп внутреннего круга.
• В работе другая половина ламп наружного круга люстры.
• Все лампы включены и светят одновременно.

Как выбрать

Люстра с пультом управления выбирается по определенным признакам:

• Особенности конструкции . Их необходимо учесть, если планируется установка люстры на натяжном потолке. Особенность таких потолков заключается в том, что материал его изготовления не способен выдерживать повышенные температуры. Люстру необходимо выбирать светодиодную, так как она меньше других нагревается при работе. Галогенная люстра с пультом управления сильно нагревается, и может испортить покрытие потолка. в люстре, как и светодиодные, также вполне подходят для натяжного потолка.
• Внешний вид и дизайн . Размеры помещения играют большую роль в этом вопросе, так же как цветовое решение и стиль интерьера комнаты.
• Дальность работы пульта управления . При установке люстры в обычной квартире подходит любой пульт, так как дальности работы даже самого слабого пульта вполне хватит. Для загородного дома может понадобиться более мощный пульт, а следовательно, и основной блок устройства должен быть большей мощности.
• Уровень освещения и мощность люстры . Эти данные зависят от вида комнаты, в которой будет устанавливаться люстра. Необходимо соблюдать некоторые правила: в столовой, кухне или гостиной освещенность должна быть не менее 200 люкс, а в детской комнате или спальне хватит и 150 люкс. Для прихожей нормальным уровнем считается 100 люкс.
• Тип ламп . Наиболее дешевые модели люстр включают в себя . Люстра с пультом управления с галогенными и энергосберегающими лампами стоит намного дороже. Однако они намного надежнее в применении, и обладают большей эффективностью освещения комнат.

При выборе качественной люстры необходимо внимательно выбирать ее производителя. Современная торговая сеть предлагает большой выбор моделей. Большую долю составляют люстры китайского изготовления. Но не все китайские люстры имеют низкое качество. В Китае множество фабрик работает под руководством владельцев США и стран Европы.

Стоимость люстр известных фирм, действующих в Китае, значительно ниже, однако не уступает по качеству продукции других производителей. При выборе люстры рекомендуется проверить наличие сертификата качества. При его отсутствии не стоит делать покупку, так как большая вероятность нарваться на подделку низкого качества.

Установка и подключение

Рассмотрим подробнее, как правильно выполняется установка и подключение люстры, оснащенной пультом управления.

Установка люстры с пультом не имеет особых отличий от установки обычной люстры без пульта управления. Перед приобретением необходимо проверить комплектность люстры, наличие инструкции по эксплуатации и установке.

Также нужно проверить исправность патронов для ламп, хотя бы визуальным осмотром, на отсутствие повреждений. Можно попросить торгового работника собрать устройство люстры и проверить ее работу от пульта управления. В комплекте люстры должна быть планка с установочными отверстиями и болты с гайками.

• Потолок необходимо внимательно осмотреть и разметить на нем места будущих отверстий в плите для крепления планки, чтобы не попасть сверлом в проводку. Если потолок выполнен из гипсокартона, то для этого применяются специальные болты.
• Закрепить планку на потолке с помощью дюбелей.

• После установки планки необходимо отключить питание сети с помощью в .

• Далее можно начинать работу по подключению выходящих из потолка проводников. Их необходимо выпрямить и сделать одинаковыми по длине. Обращаться с этими проводами нужно с особой аккуратностью, во избежание их повреждений и переламывания. В противном случае, если проводники отломятся возле потолка, то придется долбить поверхность потолка, и выполнять наращивание проводов. Это намного усложнит задачу.
• Зачистить изоляцию проводов с их концов на длине 1,5 см.
• Найти фазный проводник. Если провода цветные, то чаще всего красный провод – это фаза. Но для верности лучше перестраховаться и проверить фазу специальным индикатором в виде отвертки с прозрачной ручкой. Если провода одинакового цвета, то проверять придется в любом случае. Для поиска фазы необходимо развести проводники в стороны, включить питание сети автоматом, и индикатором определить фазный провод. Далее, можно снова отключить питание сети.
• Если в вашей квартире был установлен , а из потолка выходят три проводника, то два из них – фазные, а третий нулевой. Проверку фаз выполнить по аналогии с двумя проводами. Для удобства можно отметить фазные проводники маркером. Один фазный провод придется заизолировать, из-за его ненадобности, и произвести замену двухклавишного выключателя на одноклавишный.
• В корпусе чаши люстры находится блок управления и клеммник для соединения жил проводов. На клеммник чаще всего подходят три цвета проводов: черный или синий, красный или коричневый, желто-зеленый. Необходимо подключить подводящие провода к красному (фазе) и черному (нулю). Третья клемма с желто-зеленым проводом в домах старой постройки не используется.

• Обычно контроллер уже подключен к группам ламп. На корпусе контроллера может быть изображена схема подключения, однако можно изменить схему групп ламп по своему усмотрению.

• Установку люстры рекомендуется выполнять с помощником. Он должен держать люстру, когда вы будете выполнять подключение проводов к клеммам. Если помощника нет, то целесообразно временно подвесить люстру на веревку или проволоку с помощью крючка. Так будет удобнее подключать электропроводку.
• Заключительным этапом является сборка остальных элементов люстры, включая лампы и абажур. При вкручивании ламп следует обратить внимание на обеспечение качественного контакта цоколя с лампой. При этом следует соблюдать аккуратность, во избежание повреждения ламп.
• Подать питание в сеть освещения, включив автомат в распределительном щите, и проверить работоспособность всей системы освещения с помощью пульта управления. Нельзя забывать, что люстра может работать от пульта управления, если выключатель включен, и подано напряжение.

Неисправности и их устранение

Люстра с пультом управления и эксплуатируемая в разных режимах, больше других приборов освещения подвержена выходу из строя и возникновению различных неисправностей. Проблемы могут начинаться от необходимости замены батареек, и заканчиваться выходом из строя программной платы, контроллера или блока питания.

Пример самостоятельного ремонта люстры

После обнаружения неисправности люстры, необходимо начать работы по ее восстановлению. Для примера рассмотрим распространенные неисправности и методы их устранения.

• Люстра не включается и не реагирует на команды с пульта, а также не включается от выключателя . Чаще всего при такой неисправности выходит из строя реле управления. Чтобы проверить его работоспособность, используют , подключив к нему провод реле. Если реле оказалось неисправным, то оно подлежит замене, так как его восстановление нецелесообразно. Дешевле обойдется купить новое реле, чем отремонтировать старое.
• Галогенные и светодиодные лампы не включаются от пульта управления, при этом нормально работают от выключателя . Перед самостоятельным выполнением ремонта люстры с пультом, необходимо сначала проверить работоспособность аккумуляторов или батареек. Если после их замены люстра не работает, то можно попробовать открыть корпус пульта, взять обезжиривающее средство и протереть им плату. Это в большинстве случаев помогает, так как контакты для кнопок на плате со временем замасливаются, и не обеспечивают качественного контакта. Также нужно внимательно осмотреть плату и обратить внимание на то, не нарушена ли пайка деталей платы. Пульты часто роняют, поэтому необходимо тщательно осмотреть, нет ли мелких трещин на плате, обрывов дорожек, ослабления паяных мест элементов платы. В случае обнаружения отпаявшихся деталей, взять маломощный и осторожно все проблемные места.

В галогенном типе люстры несколько ламп не работают, ни от выключателя, ни от пульта управления . Необходимо будет заниматься ремонтом люстры. Следует обратить внимание, сколько ламп не включается. Если перегорела одна лампочка, то возможно, что она отслужила свой срок, и ее просто пора менять. А если сгорели сразу все лампы, то вероятнее всего вышел из строя . Его проверяют мультиметром. Если электронный трансформатор оказался неисправным, то он подлежит замене. При проведении замены трансформатора необходимо использовать чистые перчатки.

• Не включается люстра, оснащенная светодиодными лампами . Никакие способы включения не помогают. При такой неисправности требуется проведение ремонта люстры, а именно проверка балластного конденсатора. Из конденсатора выходит проводник, который необходимо зачистить и соединить с мультиметром, настроенным на режим замера напряжения. При нормальных показаниях напряжения измерительным прибором, можно сделать вывод, что неисправность скрывается в последовательной цепи лампочек. Если при измерении мультиметром выявлено недостаточное напряжение, либо его полное отсутствие, то необходима замена конденсатора.

При самостоятельном производстве ремонта, люстра с пультом управления требует к себе повышенной осторожности, так как на проводах подается опасное для жизни напряжение. При невнимательной работе и несоблюдении элементарных правил безопасности можно получить электрическую травму.
